Μηχάνημα κοπής φιλμ και αυτοκόλλητων ετικετών
Όνομα προϊόντων

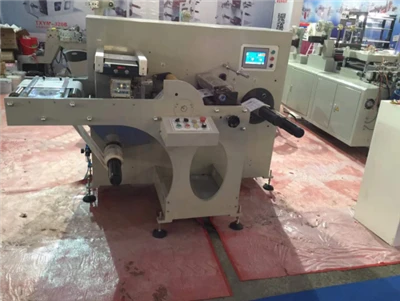

Μηχάνημα κοπής και επανατύλιξης μεμβράνης και αυτοκόλλητης ταινίας υψηλής ταχύτητας
Το GWL-1700 είναι κατάλληλο για σχίσιμο και επανατύλιξη για μεγάλα υλικά ρολού, ειδικά για πλαστικοποιημένο χαρτί, εξωθημένο χαρτί, αυτοκόλλητο χαρτί ετικετών και πλαστική μεμβράνη.
Μηχανικό βίντεο
Fuction
1. Αυτό το μηχάνημα υιοθετεί έλεγχο πέντε σερβοκινητήρων, αυτόματο έλεγχο τάσης, επανατύλιξη κεντρικής επιφάνειας, η επιφάνεια περιέλιξης λεία και σφιχτή.
2.Το μηχάνημα υιοθετεί ρύθμιση ταχύτητας μετατροπέα συχνότητας για να διατηρεί τη λειτουργία ομαλή κατά την επιτάχυνση.
3.Με τη λειτουργία αυτόματης μέτρησης μετρητή, διακοπή συναγερμού.
4. Η επανατύλιξη χρησιμοποιεί δύο αεραγωγούς τριβής, πύργος αυτόματης εκφόρτωσης, εύκολος στη λειτουργία.
5. Αυτόματη συσκευή ανόρθωσης, χρήσηEL CCD, ρυθμίζει αυτόματα τη θέση ξετύλιξης.
6.Υιοθετεί εισαγόμενο μαχαίρι αέρα Delsarlame Ιταλίας για κοπή, αυτόματο ανεμιστήρα για να κάνει το υλικό εξάτμισης.
7.το τμήμα ξετύλιξης υιοθετεί τη χωρισμένη δομή ατράκτου.
8.Συσκευή αυτόματης εκφόρτισης στην επανατύλιξη.
Κύρια παράμετρος τεχνολογίας και διαμόρφωση
| Μοντέλο | GWL1700 |
|
Μέγ. πλάτος του ξετυλίγματος |
1700 χλστ |
|
Ελάχ. πλάτος σχισμής |
50 χλστ |
|
Μέγιστη διάμετρος ξετύλιξης |
1400 χλστ |
|
Μέγ. διάμετρος επανατύλιξης |
800 χλστ |
|
Μέγ. βάρος ξετύλιξης |
2600 κιλά |
|
Ταχύτητα κοπής |
10-600μ/λεπτό |
|
Πάχος/ταχύτητα κοπής |
50-300gsm αυτοκόλλητο χαρτί :10-500m/min 30-400Χαρτί gsm :10-600μ/λεπτό Πλαστικό φιλμ 12-300 micron:10-500m/min |
|
Υλικό κοπής |
τυπωμένο και λευκό χαρτί Τυπωμένη πλαστική μεμβράνη και κενή πλαστική μεμβράνη |
|
Μέθοδος επανατύλιξης |
Κεντρική φόρτωση |
|
Ακρίβεια κοπής |
±0.2mm |
|
Έλεγχος ταχύτητας |
Έλεγχος μετατροπέα συχνότητας |
|
Η ισχύς εισόδου |
380V |
Το ξετύλιγμασυσκευή
|
Δομή εκτύλιξης |
Υδραυλική τροφοδοσία χωρίς άξονα (3"/ 6") |
|
Μέθοδος ανύψωσης |
Έλεγχος υδραυλικού κυλίνδρου |
|
Έλεγχος τάσης εκτύλιξης |
Σερβοκινητήρας 7,5kw*2 Σερβοκινητήρες Siemens |
|
Πεδίο εφαρμογής της σιδηροτροχιάς οδήγησης |
75mm (αριστερά και δεξιά) |
|
Συσκευή κοπής |
Μαχαίρι αέρα (Ιταλία Delsarlame) |
|
Ποσότητα αερομαχαιριού |
6 σετ |
|
Μέθοδος προσαρμογής |
Χειροκίνητα |
|
Συσκευή εξάτμισης άκρων απορριμμάτων |
Βεντιλατέρ αναρρόφησης |
Σύστημα ελέγχου
|
PLC |
SIEMENS |
|
Οθόνη αφής |
SIEMENS |
|
Ηλεκτρομαγνητική βαλβίδα |
AIRTAC |
|
Πνευματική αναλογική βαλβίδα |
SMC |
|
Ηλεκτρικές συσκευές χαμηλής τάσης |
ΣΝΑΪΝΤΕΡ |
|
Αυτόματη ρύθμιση |
Διόρθωση απόκλισης EL CCD |
|
Ακρίβεια διόρθωσης |
±0.2mm |
|
Ανορθωτικός αισθητήρας |
Φωτοηλεκτρικός αισθητήρας |
|
Αυτόματος έλεγχος τάσης |
PAUSOURCE (Ταϊβάν) |
|
Μετρητής μέτρησης |
Πλήρως αυτόματο |
Dσύστημα ποταμών
|
Κύριος κινητήρας |
SIEMENS 7,5 kw*1 |
|
Κινητήρας επανατύλιξης |
SIEMENS 7,5kw *2 |
|
Ο μετατροπέας |
YASKAWA *5 |
|
Κύλινδρος τροφοδοσίας |
ρολό από καουτσούκ |
|
Ρολό οδήγησης |
Ρολό αλουμινίου |
|
Ο τύπος μετάδοσης |
Σύγχρονη κίνηση ιμάντα |
|
Τύπος συμπίεσης |
Πίεση κυλίνδρου |
|
Άξονας επανατύλιξης |
Άξονας τριβής 3 ιντσών |
|
Αρκούδα |
NSK & HAERBIN |
|
Αυτόματη εκφόρτωση συσκευής για τελικά προϊόντα: 1 ΣΕΤ |
|
